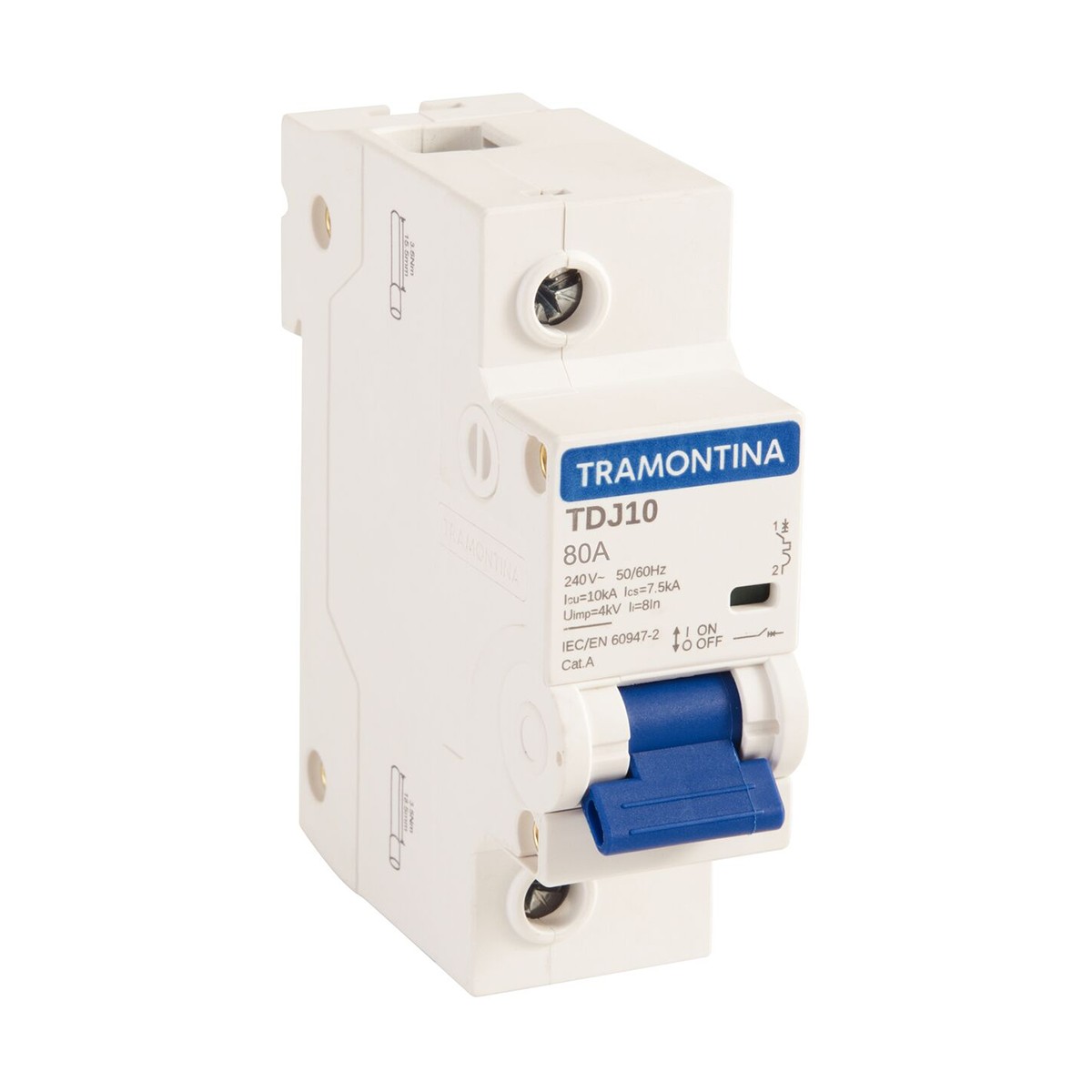

Disjuntor Unipolar 80A Curva C 10.0kA 415VCA Tramontina

O que significa a Curva C nesse disjuntor Unipolar de 80A?

Disjuntor termomagnético unipolar (1 polo) que interrompe automaticamente o circuito em caso de sobrecarga ou curto-circuito, protegendo a fiação e os equipamentos ligados a ela. A curva C tem disparo magnético entre 5 e 10 vezes a corrente nominal — é a curva mais usada em instalações residenciais e comerciais, adequada para circuitos com cargas de partida moderada (motores pequenos, lâmpadas, transformadores de baixa potência), sem ser tão sensível a picos passageiros quanto a curva B nem tão tolerante quanto a curva D.

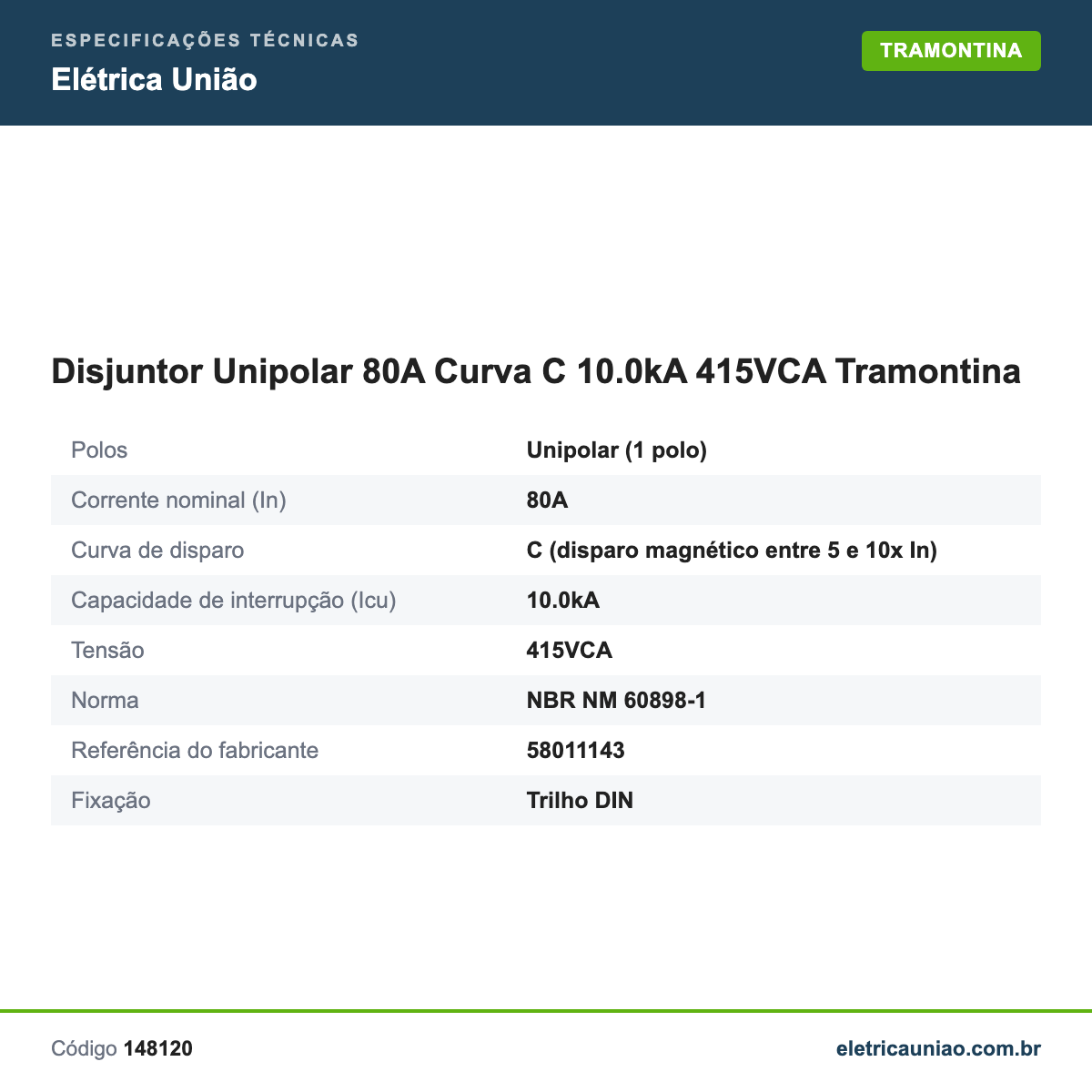

Especificações Técnicas

Onde Aplicar / Indicado Para

• Quadro de entrada geral (QDG) de residências e pequenos comércios
• Subquadros de maior porte em edificações comerciais
• Motores monofásicos de médio porte
• Cargas industriais leves em oficinas e pequenas indústrias
• Retificadores, carregadores e equipamentos de maior demanda
• Circuitos alimentadores de painéis secundários

Por que esse disjuntor de 80A tem capacidade de interrupção de 10kA, e não 3kA?

Quanto mais perto da entrada de energia (padrão de entrada, quadro geral) o disjuntor estiver, maior costuma ser a corrente de curto-circuito disponível na rede — por isso disjuntores usados nesse ponto precisam de capacidade de interrupção (Icu) maior, como 10kA. Um disjuntor com Icu insuficiente para o ponto de instalação pode falhar (e até explodir) durante uma falta real, em vez de simplesmente desarmar com segurança.
