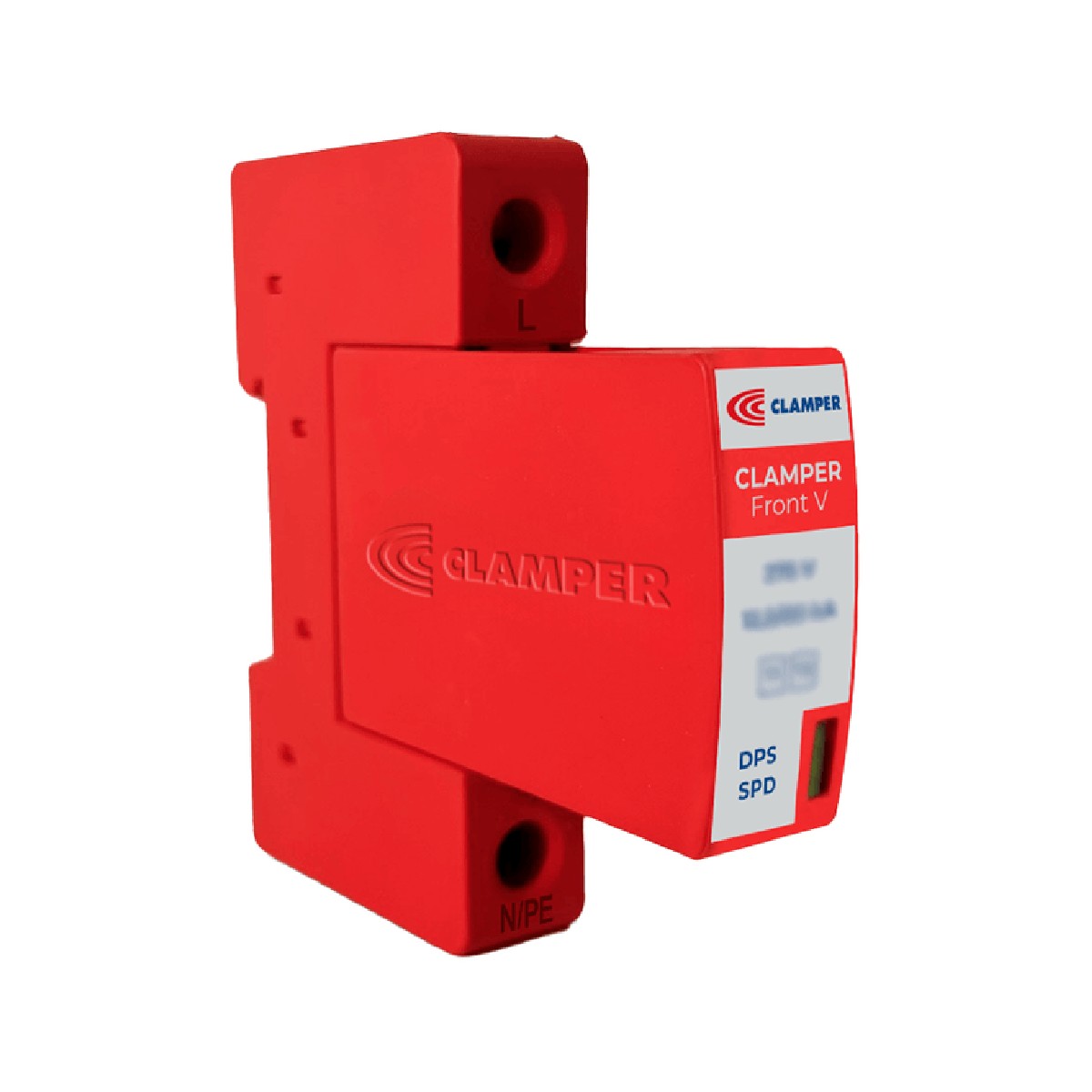

DPS Clamper Classe I/II 60kA/12,5kA 175V – Com Cartucho

Quando preciso de um DPS Classe I/II 60kA/12,5kA 175V, e não só Classe II?

Se a edificação tem um sistema de para-raios (SPDA) instalado, a entrada de energia fica exposta a uma parcela da corrente de descarga direta do raio, muito mais agressiva que um surto induzido comum. Nesses casos, a norma recomenda um DPS Classe I (ou um combinado Classe I/II) na entrada, projetado para suportar essa corrente impulsiva sem falhar — um DPS Classe II comum, sozinho, não foi dimensionado para isso.

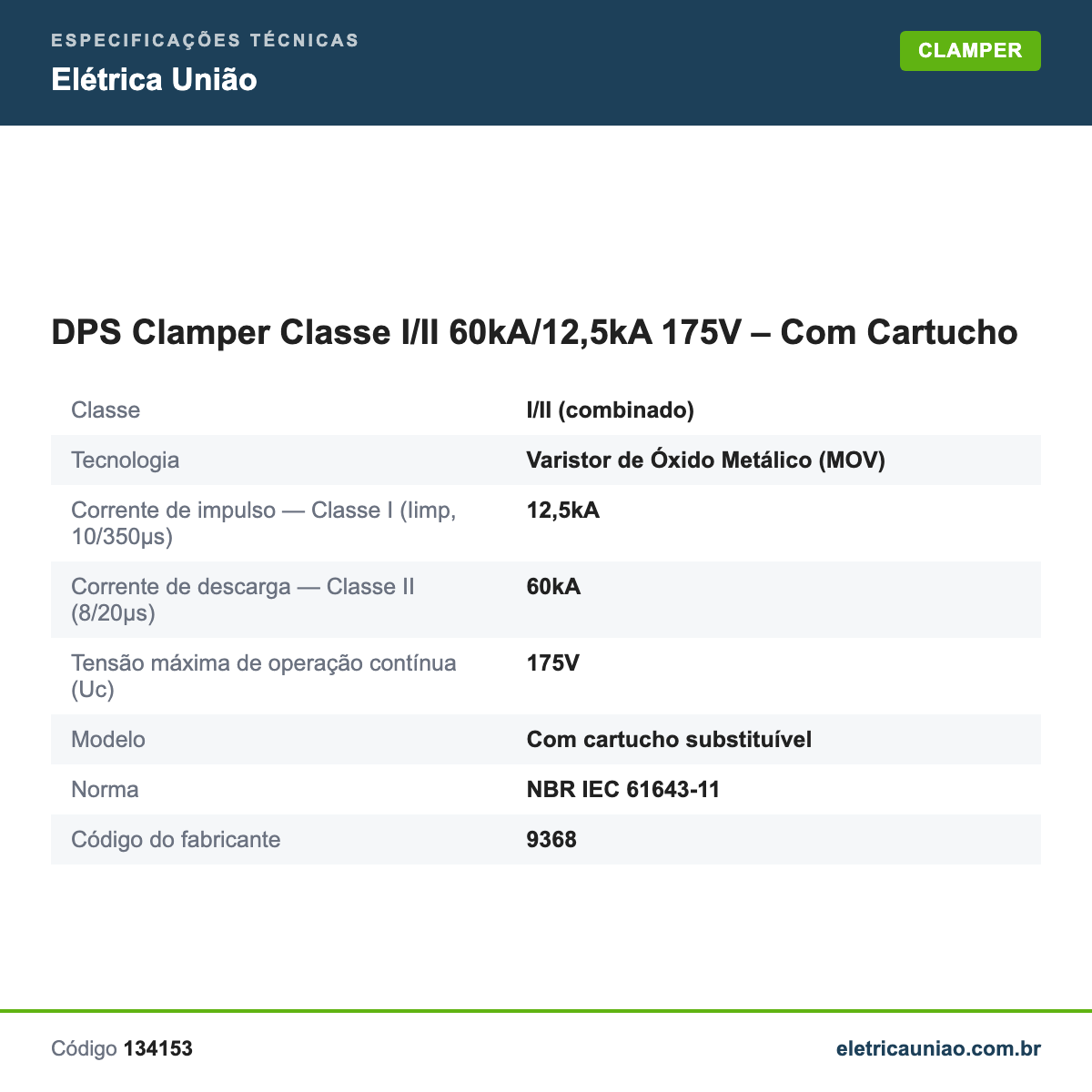

Especificações Técnicas

Onde Aplicar / Indicado Para

• Edificações com SPDA (sistema de para-raios) instalado na cobertura
• Indústrias e galpões com estrutura metálica aterrada e maior exposição a raios
• Prédios altos, torres e edificações rurais isoladas com para-raios
• Entrada de energia de subestações e quadros gerais de baixa tensão (QGBT)
• Instalações em regiões de alto índice ceráunico (alta incidência de raios)
• Complementação da proteção Classe II já existente nos quadros internos

Preciso trocar o cartucho inteiro quando o DPS Classe I/II atuar?

Sim, como nos demais modelos com cartucho Clamper: após uma atuação (seja pela parte Classe I ou Classe II) o procedimento é o mesmo — remover o cartucho queimado e encaixar um novo, sem desligar a base do trilho DIN nem alterar a fiação. É recomendável fazer uma inspeção visual periódica, já que uma atuação significativa costuma deixar sinais visíveis no indicador do cartucho.
