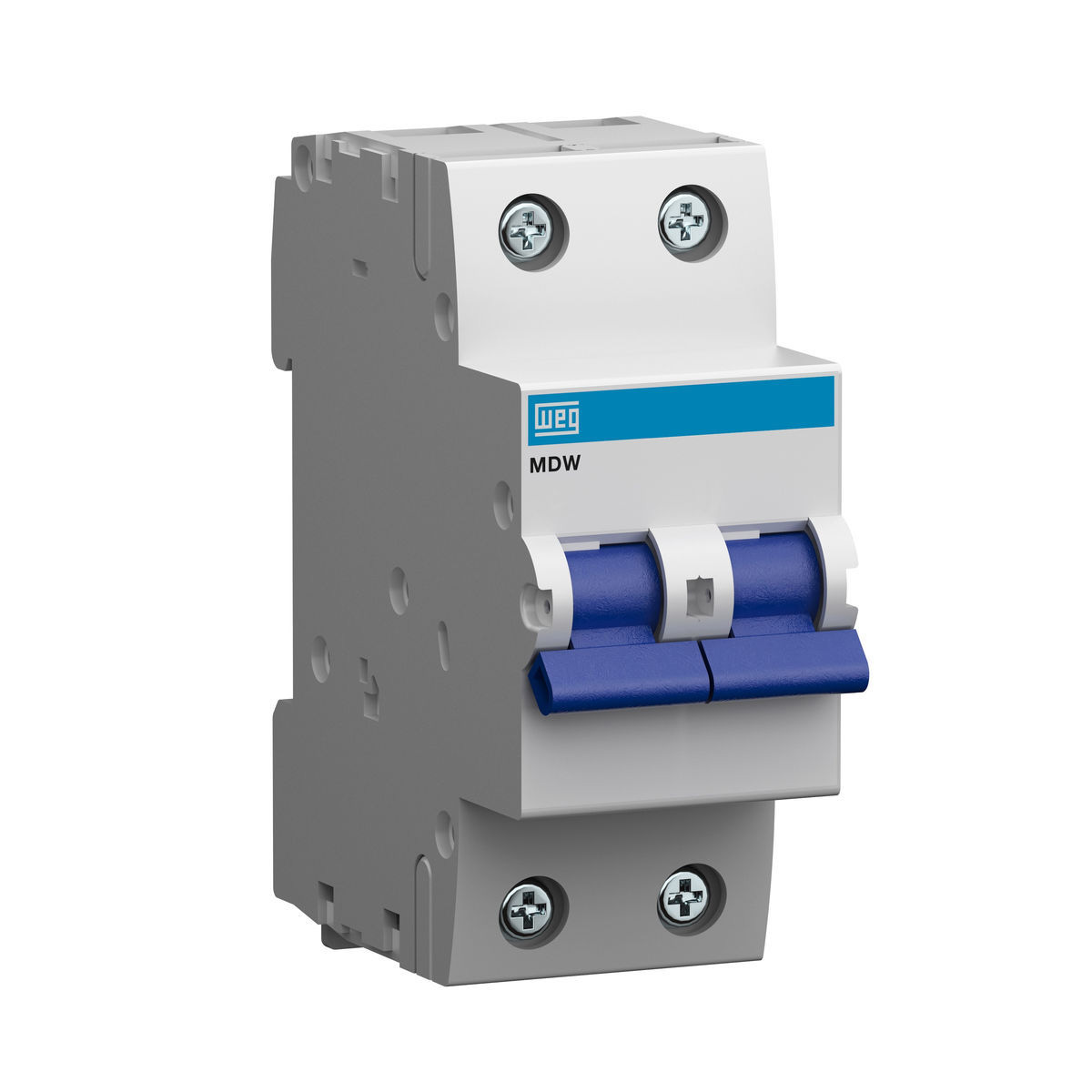

Mini Disjuntor Bipolar 25A Curva C 5kA DIN WEG

Qual disjuntor usar para chuveiro elétrico turbo de 5.500W — um dos modelos mais populares do Brasil — em circuito 220V?

Circuitos 220V com dois polos vivos, como chuveiro elétrico e ar-condicionado, exigem um disjuntor bipolar — ele interrompe as duas fases simultaneamente em caso de sobrecarga ou curto-circuito, protegendo o circuito por completo (o monopolar interrompe só um polo e pode deixar o circuito parcialmente energizado). Este modelo WEG 25A curva C, com capacidade de interrupção de 5kA, suporta cargas de até aproximadamente 5500W em 220V sem desarmar à toa no pico de partida do compressor ou da resistência.

Especificações Técnicas

Onde Aplicar / Indicado Para

• Chuveiro elétrico turbo de 5.500W
• Circuito de tomada de uso específico (TUE) 220V para forno elétrico, máquina de lavar ou secadora
• Torneira elétrica ou aquecedor de passagem 220V
• Quadro de distribuição residencial com circuitos 220V
• Substituição de disjuntor bipolar queimado ou subdimensionado no mesmo padrão DIN
• Circuito de equipamento comercial 220V de médio porte (bebedouro industrial, exaustor)

Esse disjuntor substitui um DR (dispositivo diferencial residual)?

Não. O disjuntor termomagnético protege o circuito contra sobrecarga e curto-circuito, mas não detecta fuga de corrente para a terra — essa é uma função exclusiva do DR (dispositivo diferencial residual), que protege as pessoas contra choque elétrico. A NBR 5410 exige proteção DR em circuitos de áreas molhadas, como banheiros (inclusive o chuveiro elétrico), cozinhas, áreas de serviço e áreas externas. Nesses casos, o disjuntor e o DR trabalham juntos: um protege a instalação contra sobrecarga, o outro protege quem usa o equipamento.
