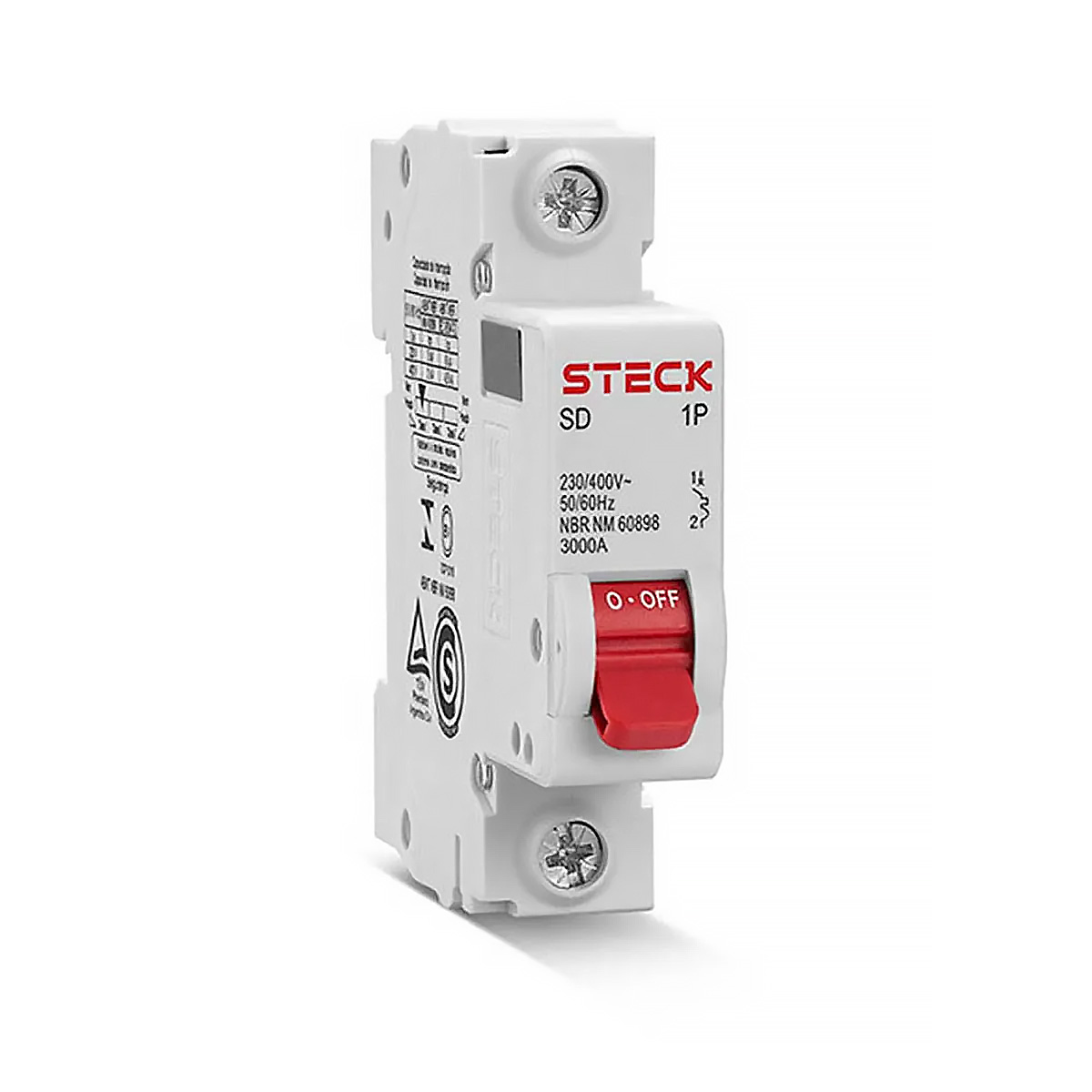

Mini Disjuntor Monopolar 32A Curva C 3kA DIN Steck

Qual disjuntor usar em circuitos de iluminação e tomadas de 32A?

Circuitos de iluminação e tomadas de uso geral (TUG) dimensionados em 32A exigem um disjuntor monopolar curva C, que tolera o pico de partida de lâmpadas e pequenos eletrônicos sem desarmar à toa, mas interrompe o circuito rapidamente em sobrecarga real ou curto-circuito. Este modelo Steck, com capacidade de interrupção de 3kA, é feito em padrão DIN e encaixa em qualquer trilho de quadro de distribuição — o dimensionamento correto evita a queima do disjuntor por sobrecarga.

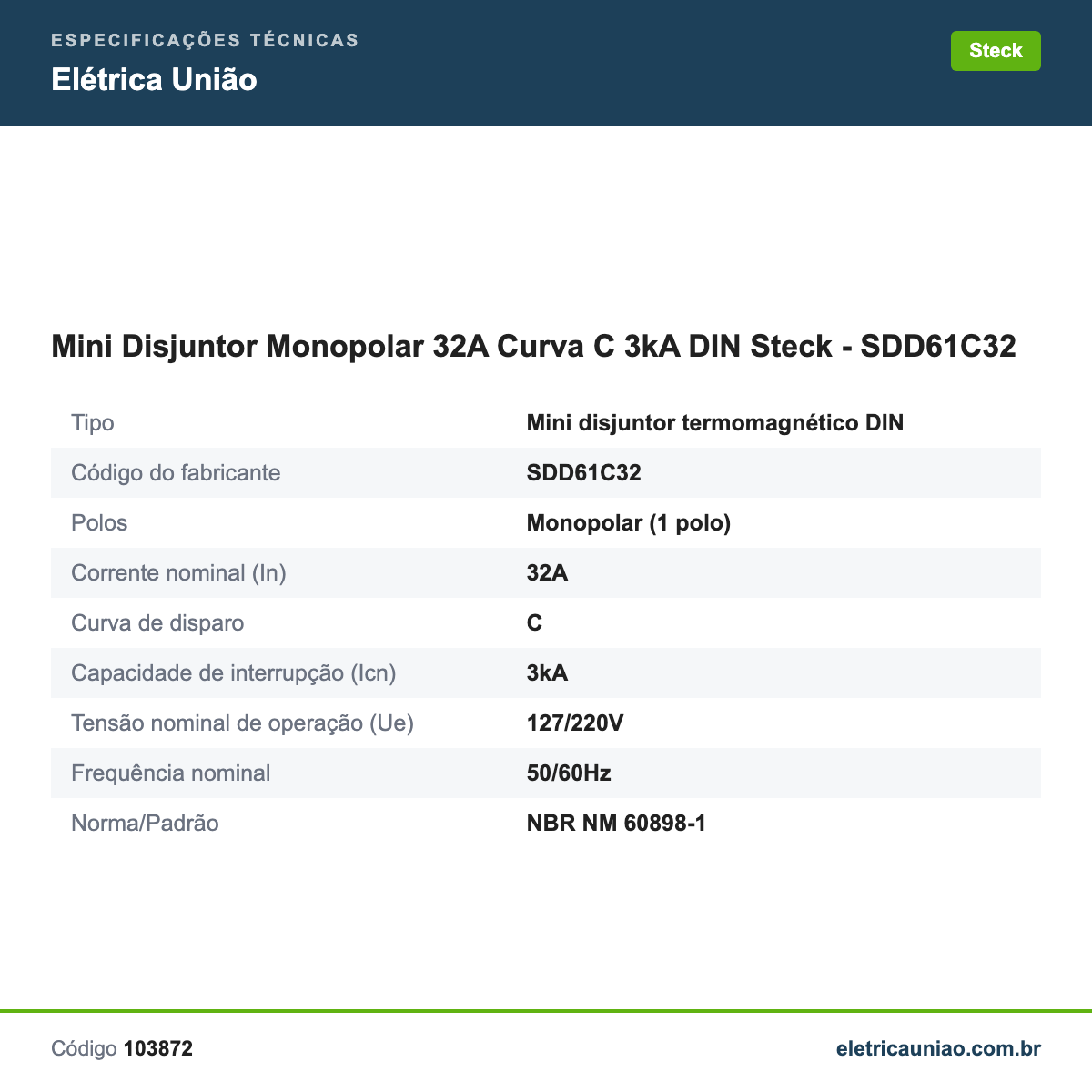

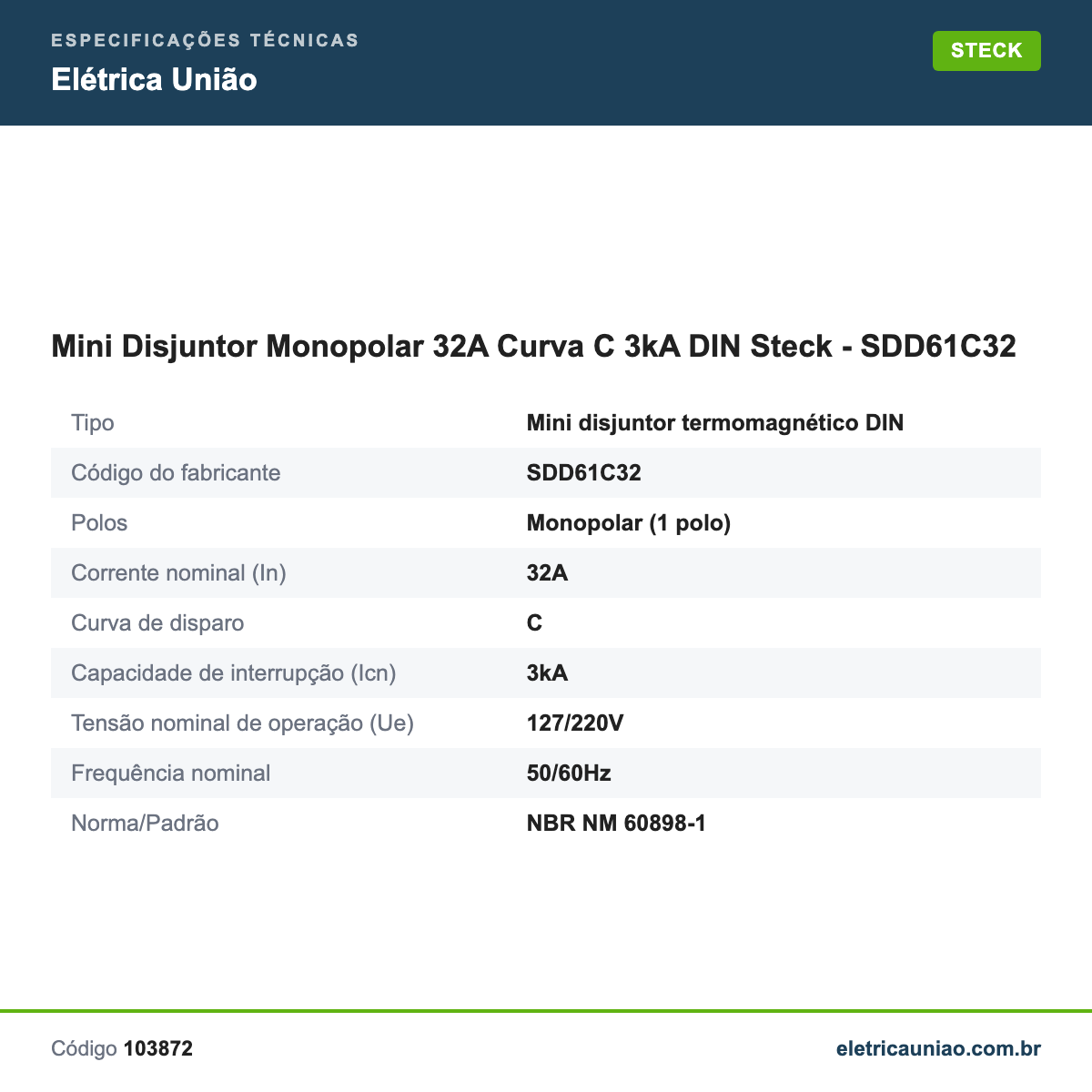

Especificações Técnicas

Onde Aplicar / Indicado Para

• Circuito de tomadas de uso geral (TUG), dimensionado conforme a NBR 5410 (mínimo 10A)
• Circuito de iluminação de ambientes com múltiplos pontos
• Alimentação de eletrodoméstico monofásico de médio consumo (geladeira, micro-ondas, forno elétrico) — carga de até aproximadamente 4064W em 127V ou 7040W em 220V
• Quadro de distribuição residencial e comercial de pequeno porte
• Substituição de disjuntor antigo ou queimado no mesmo padrão DIN
• Circuito dedicado para bomba d’água ou aquecedor de passagem de menor potência

Qual a diferença entre disjuntor curva B, C e D?

A curva de disparo define a sensibilidade do disjuntor a picos de corrente na partida da carga. A curva B desarma entre 3 e 5 vezes a corrente nominal — indicada para cargas resistivas puras, como iluminação e aquecedores. A curva C desarma entre 5 e 10 vezes — a mais usada em instalações residenciais e comerciais, pois tolera o pico de partida de motores pequenos, transformadores e aparelhos eletrônicos sem desarmar à toa. A curva D desarma entre 10 e 20 vezes, reservada para cargas com pico de partida muito alto, como motores de maior porte — este catálogo trabalha apenas com curva B e C, as mais usadas em instalações prediais.
